• 電路板生產製造 SPINDLE

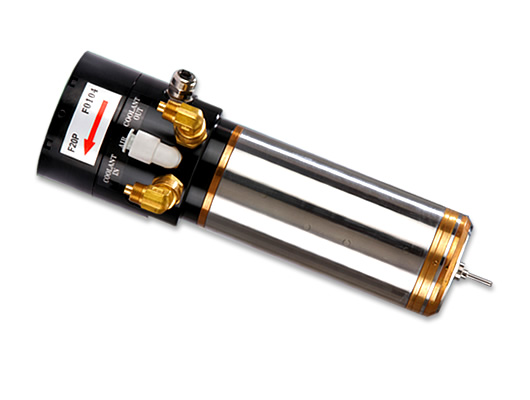

  • F20P SPINDLE
  • 高轉速、高扭力主軸
  • 200000 RPM 高精度、高轉速精密空氣軸承主軸，採用特殊軸承專利設計，具備高度穩定性，主軸內部結構設計強化(專利)，大幅提升各式設備搭載的適應性。
F20P主軸特色
不平衡加工
加工材料
基板：厚t1.15mm x 2片(10層板)
上蓋板：厚t0.15mm 鋁板
φ4.05mm大徑極短槽加工
槽 長：4.86mm (1.2D)
加工條件：轉速20krpm、進刀速10mm/sec
高轉速加工 - 15% UP
303 348
hits/min hits/min
160krpm 200krpm
φ4.05mm大徑極短槽加工
加工條件：轉速200krpm、進刀速55mm/sec
主軸配件技術規格
轉速範圍 20,000~200,000 rpm
冷卻需求功率(冷卻機) 600 watts
夾頭扭矩 ≧1.5 Nm
主軸徑向負載 ≧4 kgf
主軸軸向負載(推) ≧20 kgf
偏擺精度 ≦7 μm (轉速範圍)
主軸空氣壓力 6 kgf/c㎡
冷卻需求流量 2.5 l/min 油 ( 1.5 l/min 水)
溫度保護 NTC/PTC
冷卻液輸入溫度 18°~22°
主軸重量 3.8kg
