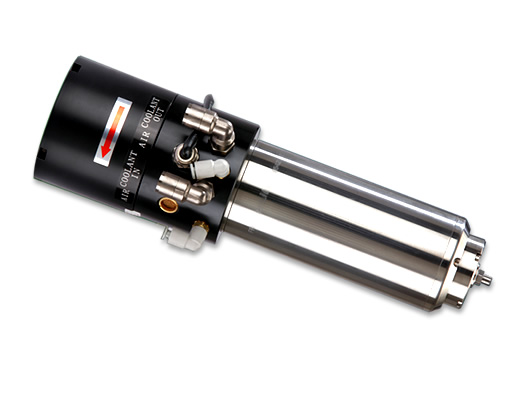

  • FR06 SPINDLE
  • 高扭力輸出
  • 60000 RPM 精密滾珠軸承主軸，可拆式夾頭設計，擁有特殊設計的冷卻系統維持主軸內部零件溫度均勻化，是提供市場高精度、高穩定性、高壽命的PCB成型機主軸。
FR06主軸特色
特殊的冷却系統設計、冷却效率的穩定性及提高加工精度、COLLECT的交換也容易。

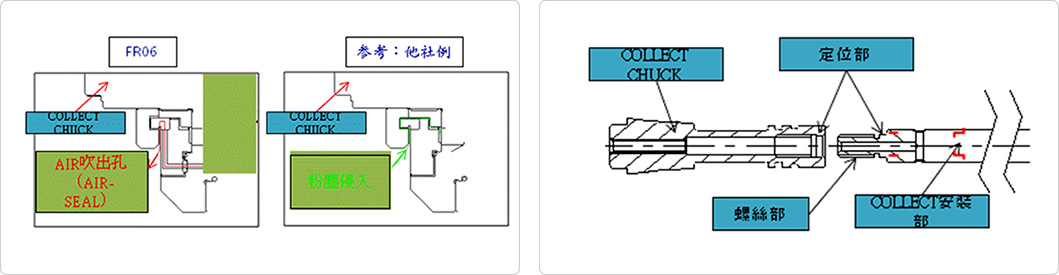

採用防塵用的AIR SEAL
粉塵容易由SPINDLE前端的間隙處入侵，使用AIR SEAL方式吹出粉塵，防止粉塵侵入SPINDLE的軸承。
COLLECT CHUCK交換方式
COLLECT CHUCK使用定位設計，使用這種構造在交換時可以大幅提升精度再現性。

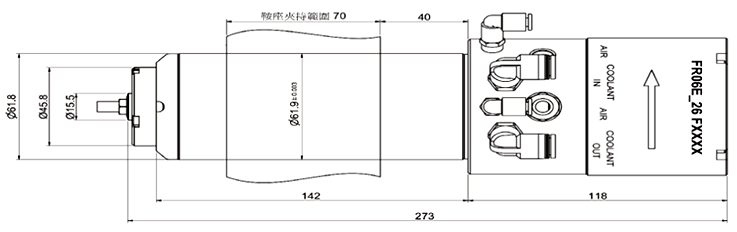

主軸配件技術規格
轉速範圍 10,000 ~ 60,000 rpm
冷卻需求功率(冷卻機) 300 Watts
夾頭扭矩 ≧ 2.8 Nm
徑向剛性 ≧37 N / μm
主軸軸向負載(推) ≧28 N / μm
偏擺精度 ≦15 μm (轉速範圍)
主軸空氣壓力 6 kgf/c㎡
冷卻需求流量 2.5 l/min 油 ( 1.6 l/min 水)
溫度保護 NTC/PTC
冷卻液輸入溫度 18°~22°
主軸重量 4.2kg
