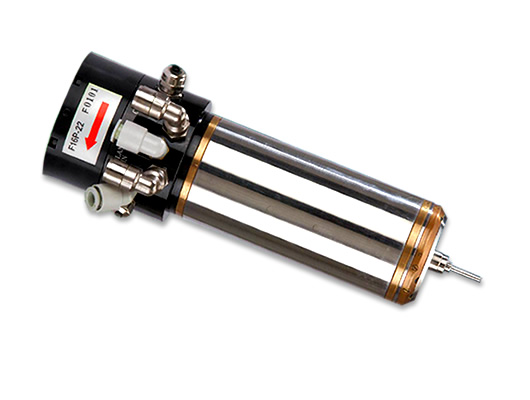

  • F16P SPINDLE
  • 高轉速、高扭力主軸
  • 160000 RPM 高精度、高轉速空氣軸承主軸，強化馬達輸出扭力設計及軸承負載能力，進而提升大孔徑、難削材料的加工能力，同時具有高轉速的加工能力，適用性大幅提升。
F16P主軸特色

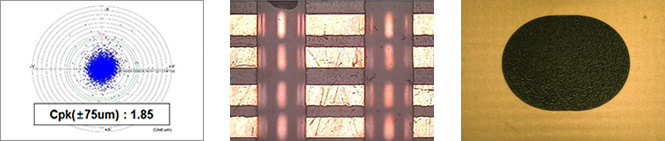

厚銅板加工
基板 ： 厚t2.8mm x 1片 (12L Cu 40 oz)
上蓋板 ： 厚t0.18mm鋁板
φ0.35mm φ6.35mm
加工條件 ：轉速140krpm、進刀速42mm/sec 槽長：7.62mm (1.2D)

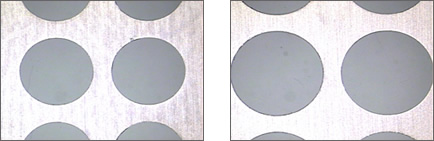

鋁基板加工
基板： 厚t1.65mm x 1片 加工條件： 轉速20krpm、進刀速10mm/sec
上蓋板： 厚t0.5mm
φ4.0mm φ6.0mm
槽長：7.62mm (1.2D)42mm/sec 槽長：7.62mm (1.2D)

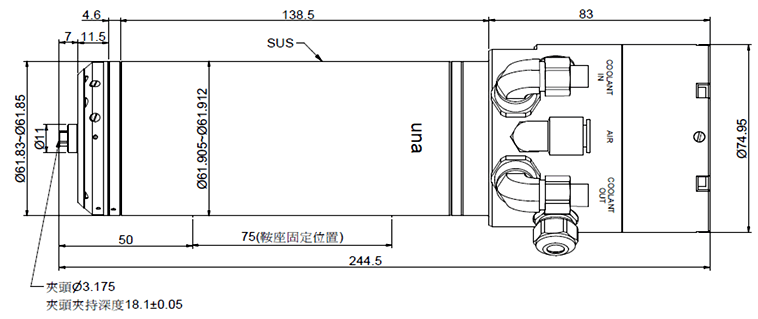

主軸配件技術規格
轉速範圍 20,000~160,000 rpm
冷卻需求功率(冷卻機) 500 watts
夾頭扭矩 ≧1.5 Nm
主軸徑向負載 ≧6.8 kgf
主軸軸向負載(推) ≧30 kgf
偏擺精度 ≦7 μm (轉速範圍)
主軸空氣壓力 6 kgf/c㎡
冷卻需求流量 ≧2.5 l/min 油 ( 1.5 l/min 水)
溫度保護 NTC/PTC
冷卻液輸入溫度 18°~22°
主軸重量 3.8kg
