• Smart Phone / Tablet PC產品(HDI製程)

    F20P 微小孔徑/多孔數 高精度鑽孔加工解決方案介紹

             Spindle高速化 Model :F20P

                  加工效率提昇 12~20% (16萬轉主軸提升)
                  小徑加工領域對應 (Drill φ0.15mm)



             小徑加工孔品質向上 Model : DDH (CCD)

                  加工精度確保



             產量提昇

                 加工條件 Feed rate UP
                 PCB 加工片數 UP

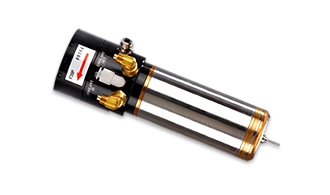

    F20P Spindle 搭載

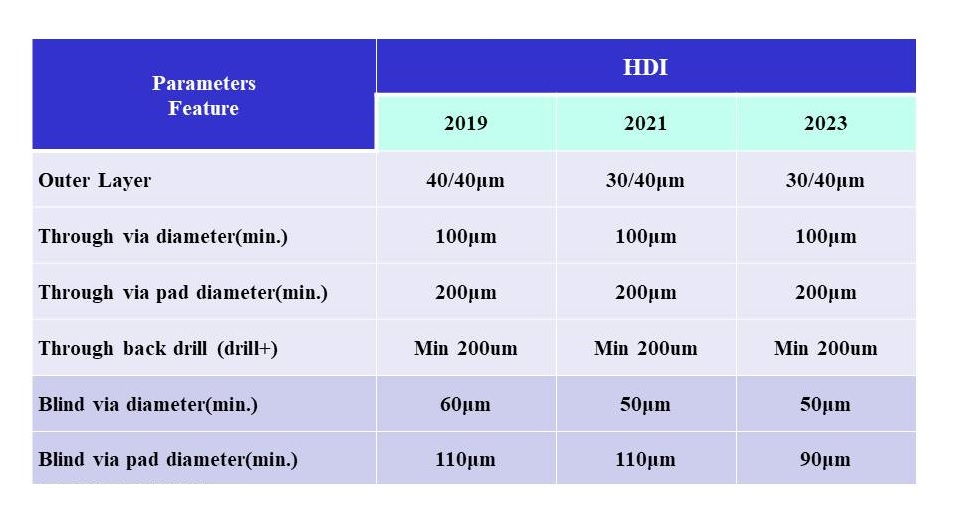

    Technology Roadmap for PCB Industry

    來源 : TPCA  技術發展委員會

    版本 : 2019-2023年

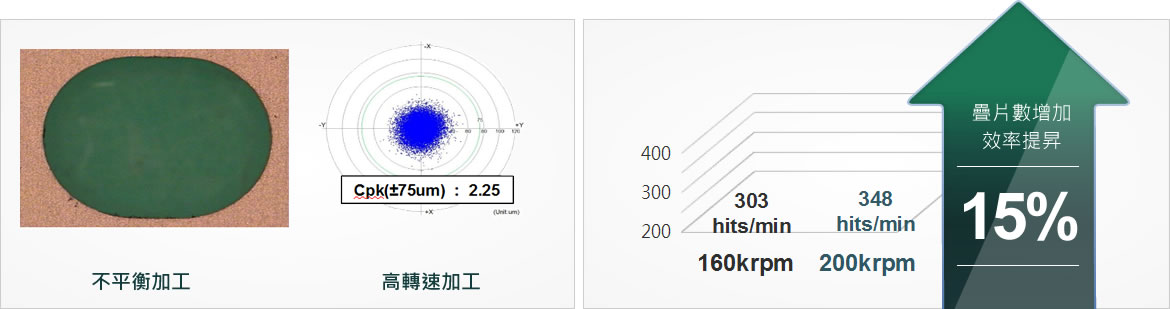

    F20P主軸特色

    不平衡加工(φ4.05mm大徑極短槽加工)
    槽 長 4.86mm (1.2D)
    加工條件 轉速20k rpm、進刀速10mm/sec
    主 軸 F20P
    加工材料  / 基 板 厚 t1.15mm x 2片(10層板)
    上 蓋 板 厚 t0.15mm 鋁板
    高轉速加工 (φ0.25mm小徑加工)
    加工條件 轉速200k rpm、進刀速55mm/sec
    200kprm主 軸 F20P

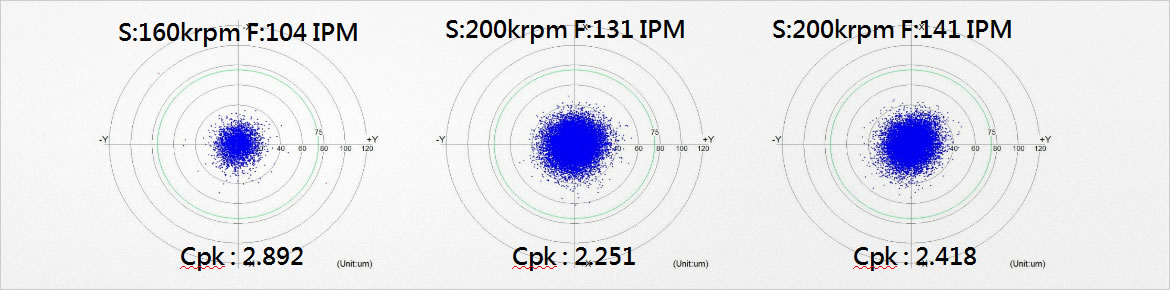

    加工精度比較 - F20Pφ0.25條件測試

    孔位精度雷達圖
    ( Cpk(±75um) ≧1.33 (C.G.Compensation ON) )

    H社 16萬轉條件

    DHI 建議條件一

    DHI 建議條件二
    Panel t1.15mm x 2 stack heights
    Entry t0.15mm 鋁板
    Back t2.60mm 木漿板
    Drill bit TOP UA45 EG29 U0.25*4.3
    備註 16萬轉條件為加工2支鑽針之精度
    20萬轉條件為加工9支鑽針之精度
    Drill bitH社 提供

    F20P主軸功能性比較

    技術規格

    VELA F20P

    A社 160K RPM

    A社 200K RPM

    轉速範圍

    20,000~200,000 rpm

    20,000~160,000 rpm

    20,000~200,000 rpm

    鑽孔能力

    ∮0.1㎜ to ∮6.35㎜

    ∮0.1㎜ to ∮6.35㎜

    ∮0.1㎜ to ∮6.35㎜

    夾頭型式

    Bonded collet standard 1/8 shank diameter tooling

    Bonded collet standard 1/8 shank diameter tooling

    Bonded collet standard 1/8 shank diameter tooling

    夾頭開啟壓力

    6.0㎏/c㎡

    6.0㎏/c㎡

    6.0㎏/c㎡

    夾頭抓力

    1.5Nm

    1.5Nm

    1.5Nm

    空氣流量

    60 l/min

    55 l/min

    65 l/min

    冷卻需求流量(水)

    2.5 Litres/min

    2.0 Litres/min

    2.5 Litres/min

    馬達電源耗量

    600 watts

    570 watts

    650 watts

    馬達輸出扭力

    0.056 Nm

    0.047 Nm

    0.045 Nm

    徑向夾頭最大承載力

    6.8 kgf

    6.0 kgf

    6.8 kgf

    軸向最大承載力(推)

    22 kgf

    22 kgf

    18 kgf

    主軸空氣壓力

    6.0 ㎏/c㎡

    6.0 ㎏/c㎡

    6.0 ㎏/c㎡

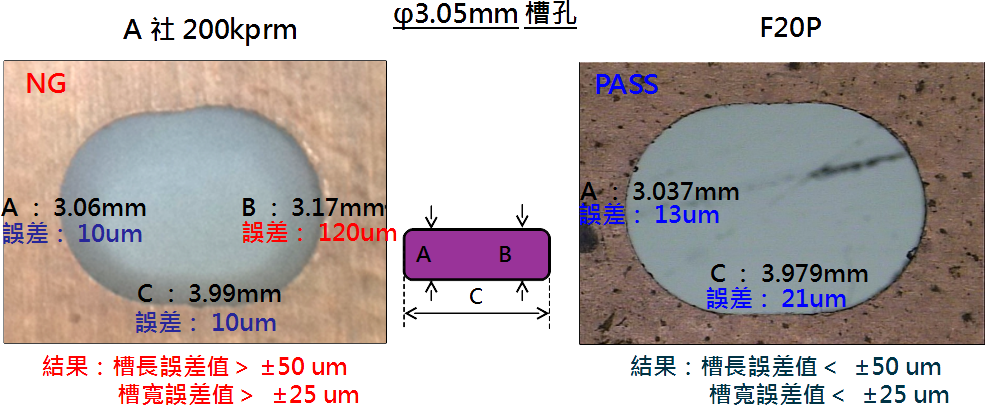

    短槽加工品質比較

    槽孔長度標準值：4.00 mm、槽孔寬度標準值：3.05 mm
    Panel t1.6mm x 3 stack heights ( DS)
    Entry t0.15mm 鋁板
    Back 2.50mm 紙素板
    Drill bit ST 3.05 mm
    客戶條件 S25 Krpm F20 IPM U300 IPM

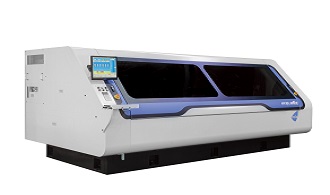

相關設備
