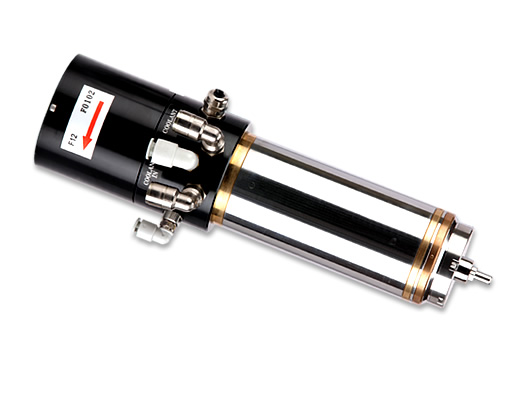

  • F80P/F12 SPINDLE
  • 高扭力輸出
  • 80,000 RPM、120,000 RPM 精密空氣軸承主軸，高負荷、高扭力、高轉速設計，同時提供市場鑽孔、銑削能力，可拆式夾頭設計，確保主軸性能時效性得以延展的高性賴性主軸。
F80P/F12主軸特色
槽 長：4.86mm (1.2D)

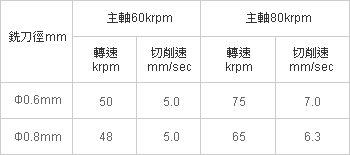

加工條件：轉速20krpm、進刀速10mm/sec

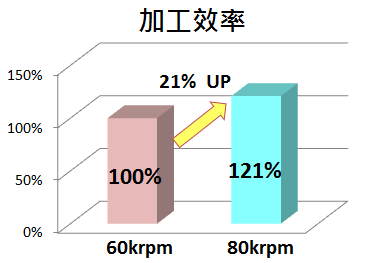

加工效率 21% UP
60krpm 80krpm

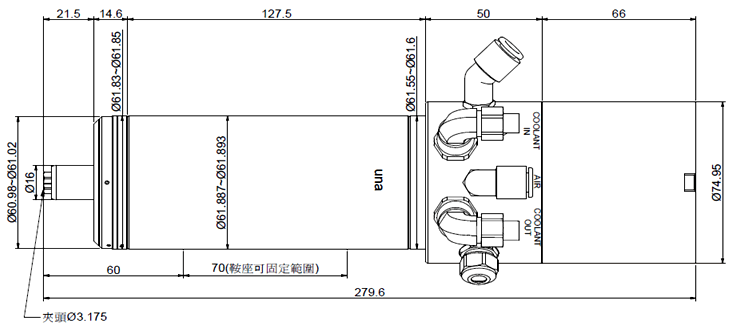

主軸配件技術規格
型號 F80P F12
轉速範圍 20,000~80,000 rpm 20,000~120,000 rpm
冷卻需求功率(冷卻機) 700 watts 900 watts
夾頭扭矩 ≧3.4 Nm ≧3.4 Nm
主軸徑向負載 ≧9 kgf ≧9 kgf
主軸軸向負載(推) ≧22 kgf ≧22 kgf
偏擺精度 ≦7 μm (轉速範圍) ≦7 μm (轉速範圍)
主軸空氣壓力 6 kgf/c㎡ 6 kgf/c㎡
冷卻需求流量 ≧2.5 l/min 油 ( 1.5 l/min 水) ≧2.5 l/min 油 ( 1.5 l/min 水)
溫度保護 NTC/PTC NTC/PTC
冷卻液輸入溫度 18°~22° 18°~22°
主軸重量 5.4kg 5.4kg
