• 电路板生产制造 SPINDLE

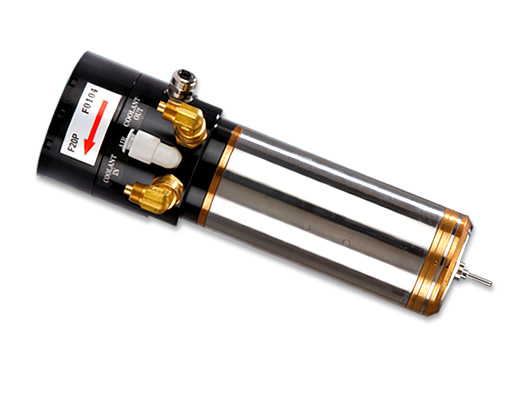

  • F20P SPINDLE
  • 高转速、高扭力主轴
  • 200000 RPM 高精度、高转速精密空气轴承主轴，采用特殊轴承专利设计，具备高度稳定性，主轴内部结构设计强化(专利)，大幅提升各式设备搭载的适应性。
F20P主轴特色
不平衡加工
加工材料
基板：厚t1.15mm x 2片(10层板)
上盖板：厚t0.15mm 铝板

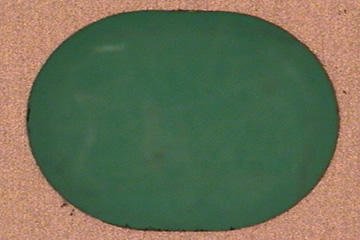

φ4.05mm大径极短槽加工
槽 长：4.86mm (1.2D)
加工条件：转速20krpm、进刀速10mm/sec
高转速加工 - 15% UP
303 348
hits/min hits/min
160krpm 200krpm

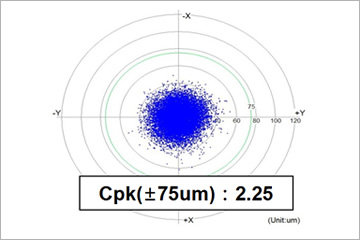

φ4.05mm大径极短槽加工
加工条件：转速200krpm、进刀速55mm/sec

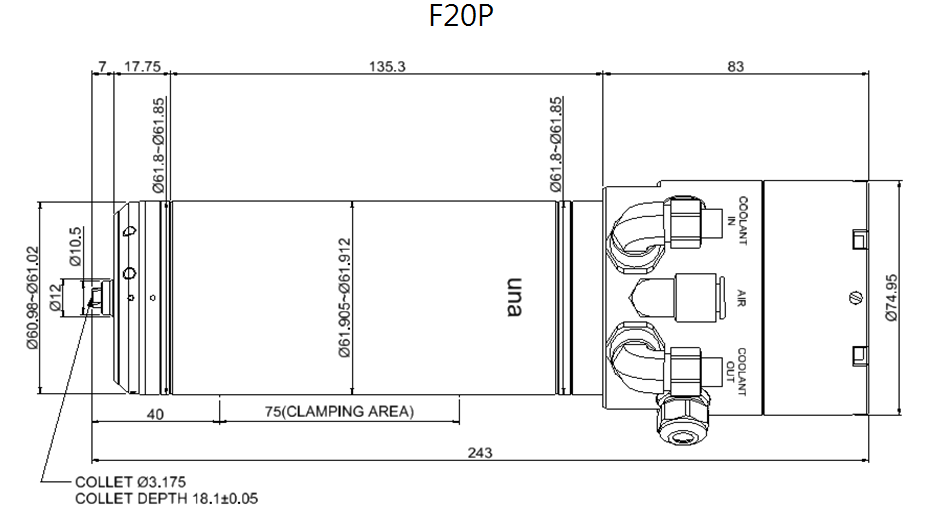

主轴配件技术规格
转速范围 20,000~200,000 rpm
冷却需求功率(冷却机) 600 watts
夹头扭矩 ≧1.5 Nm
主轴径向负载 ≧4 kgf
主轴轴向负载(推) ≧20 kgf
偏摆精度 ≦7 μm (转速范围)
主轴空气压力 6 kgf/c㎡
冷却需求流量 2.5 l/min 油 ( 1.5 l/min 水)
温度保护 NTC/PTC
冷却液输入温度 18°~22°
主轴重量 3.8kg
