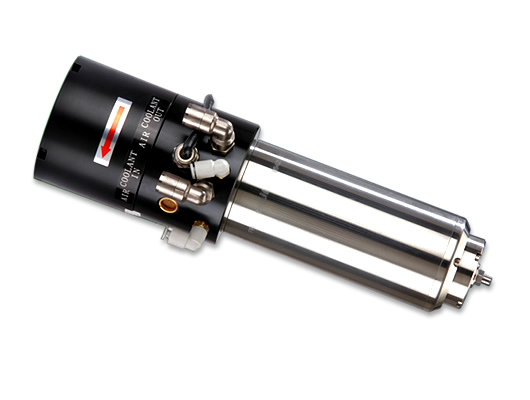

  • FR06 SPINDLE
  • 高扭力输出
  • 60000 RPM 精密滚珠轴承主轴，可拆式夹头设计，拥有特殊设计的冷却系统维持主轴内部零件温度均匀化，是提供市场高精度、高稳定性、高寿命的PCB成型机主轴。
FR06主轴特色
特殊的冷却系统设计、冷却效率的稳定性及提高加工精度、COLLECT的交换也容易。

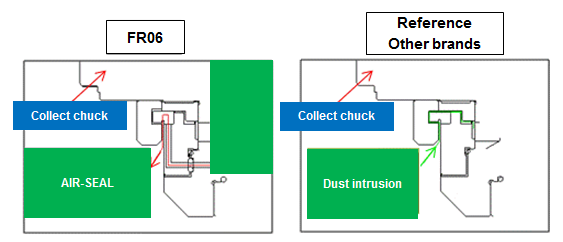

采用防尘用的AIR SEAL
粉尘容易由SPINDLE前端的间隙处入侵，使用AIR SEAL方式吹出粉尘，防止粉尘侵入SPINDLE的轴承。

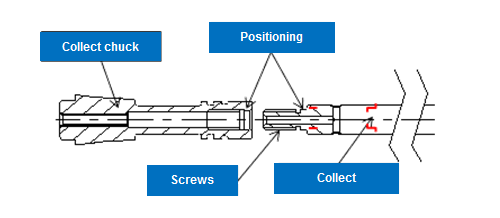

COLLECT CHUCK交换方式
COLLECT CHUCK使用定位设计，使用这种构造在交换时可以大幅提升精度再现性。

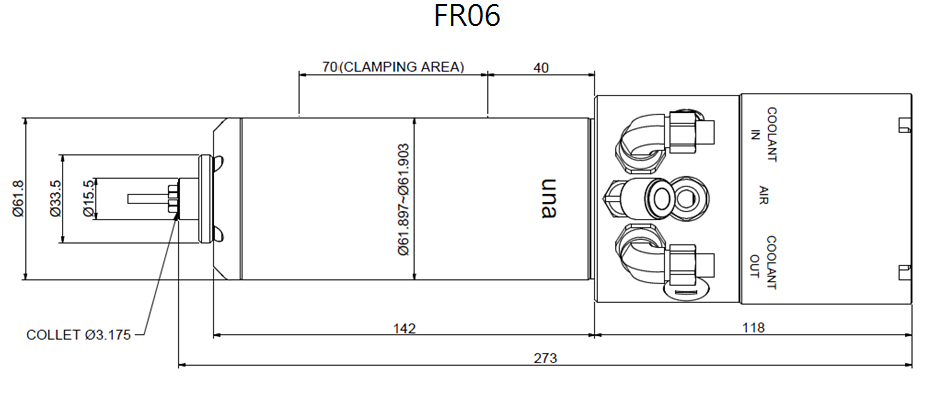

主轴配件技术规格
转速范围 10,000 ~ 60,000 rpm
冷却需求功率(冷却机) 300 Watts
夹头扭矩 ≧ 2.8 Nm
径向刚性 ≧37 N / μm
主轴轴向负载(推) ≧28 N / μm
偏摆精度 ≦15 μm (转速范围)
主轴空气压力 6 kgf/c㎡
冷却需求流量 2.5 l/min 油 ( 1.6 l/min 水)
温度保护 NTC/PTC
冷却液输入温度 18°~22°
主轴重量 4.2kg
