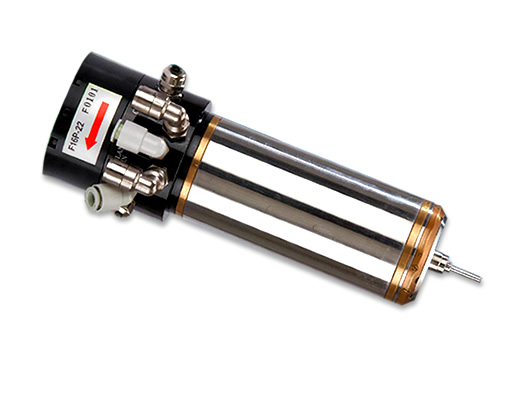

  • F16P SPINDLE
  • 高转速、高扭力主轴
  • 160000 RPM 高精度、高转速空气轴承主轴，强化马达输出扭力设计及轴承负载能力，进而提升大孔径、难削材料的加工能力，同时具有高转速的加工能力，适用性大幅提升。
F16P主轴特色
厚铜板加工
基板 ： 厚t2.8mm x 1片 (12L Cu 40 oz)
上盖板 ： 厚t0.18mm铝板
φ0.35mm φ6.35mm
加工条件 ：转速140krpm、进刀速42mm/sec 槽长：7.62mm (1.2D)

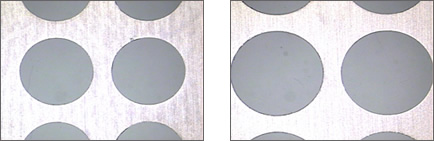

铝基板加工
基板： 厚t1.65mm x 1片 加工条件： 转速20krpm、进刀速10mm/sec
上盖板： 厚t0.5mm
φ4.0mm φ6.0mm
槽长：7.62mm (1.2D)42mm/sec 槽长：7.62mm (1.2D)

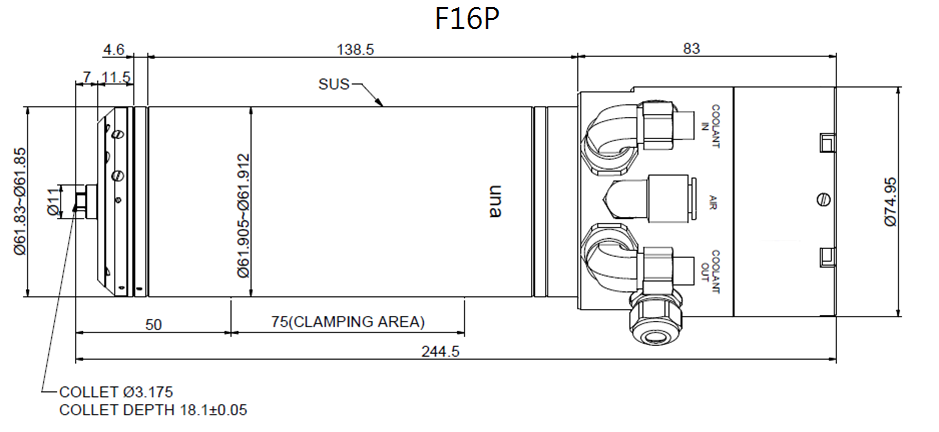

主轴配件技术规格
转速范围 20,000~160,000 rpm
冷却需求功率(冷却机) 500 watts
夹头扭矩 ≧1.5 Nm
主轴径向负载 ≧6.8 kgf
主轴轴向负载(推) ≧30 kgf
偏摆精度 ≦7 μm (转速范围)
主轴空气压力 6 kgf/c㎡
冷却需求流量 ≧2.5 l/min 油 ( 1.5 l/min 水)
温度保护 NTC/PTC
冷却液输入温度 18°~22°
主轴重量 3.8kg
