• 인쇄회로기판 생산 및 제조 SPINDLE

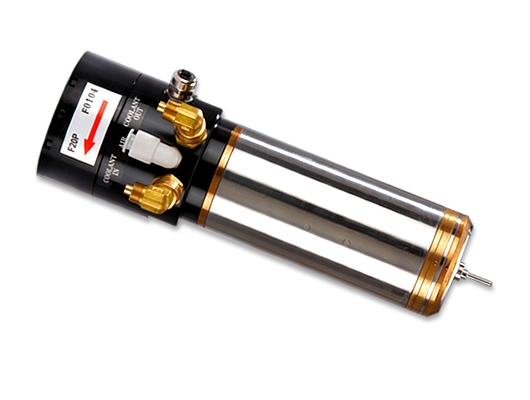

  • F20P SPINDLE
  • 고속 회전, 고토크 스핀들
  • 200,000 RPM고정밀도 및 고속 정밀 에어베어링 스핀들은 높은 안정성을 가진 특수 베어링 스핀들은 특허등록된 설계를 사용한다. 스핀들의 강화된(특허로 등록된)내부 구조 설계는 다양한 타입의 장치로 탑재시 스핀들의 적응성을 크게 촉진한다.
F20P 스핀들 특징
불균형 가공
가공 재료
기판 : 두께 t1.15mm x 2장(10층판)
상판 : 두께 t0.15mm 알루미늄판
φ4.05mm 대경 극단적 짧은 홈 가공
홈 길이 : 4.86mm (1.2D)
가공 조건 : 회전속도 20krpm, 이송속도 10mm/sec
고속 가공 - 15% 향상
303 348
hits/min hits/min
160krpm 200krpm
φ4.05mm 대경 극단적 짧은 홈 가공
가공 조건 : 회전속도 200krpm, 이송속도 55mm/sec
스핀들 부속 기술 사양
회전 속도 범위 20,000~200,000 rpm
냉각 요구 전력(냉각기) 600 watts
척 토크 ≧1.5 Nm
주축 반경 하중 ≧4 kgf
스핀들 축 방향 하중(추력) ≧20 kgf
편차 정밀도 ≦7 μm (회전 속도 범위)
스핀들 공기 압력 6 kgf/c㎡
냉각 요구 유량 2.5 l/min 오일 (1.5 l/min 물)
온도 보호 NTC/PTC
냉각수 입력 온도 18°~22°
스핀들 중량 3.8kg
