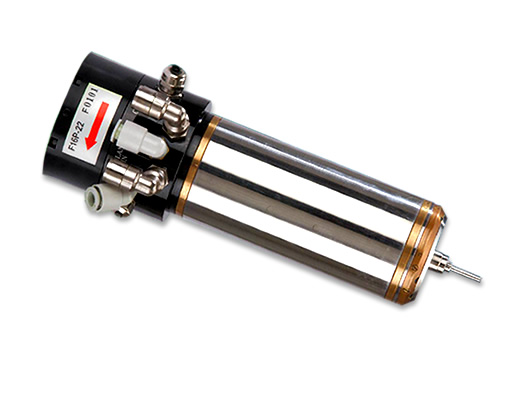

  • F16P SPINDLE
  • 고속 회전, 고토크 스핀들
  • 160,000 RPM 고정밀도 및 고속 에어베어링 스핀들 모터의 출력 토크 및 베어링 하중을 강화하고, 따라서 큰 구경으로 절삭이 어려운 물질에 대한 가공능력을 제고하고 동시에 고속 회전의 가공능력이 있으며 적용성이 대폭 상승된다.

F16P 스핀들 특징
두꺼운 구리판 가공
기판 : 두께 t2.8mm x 1장 (12L Cu 40 oz)
상판 : 두께 t0.18mm 알루미늄판
φ0.35mm φ6.35mm
가공 조건 : 회전속도 140krpm, 이송속도 42mm/sec 홈 길이 : 7.62mm (1.2D)
알루미늄 기판 가공
기판 : 두께 t1.65mm x 1장 가공 조건 : 회전속도 20krpm, 이송속도 10mm/sec
상판 : 두께 t0.5mm
φ4.0mm φ6.0mm
홈 길이 : 7.62mm (1.2D) 42mm/sec 홈 길이 : 7.62mm (1.2D)
스핀들 부속 기술 사양
회전 속도 범위 20,000~160,000 rpm
냉각 요구 전력(냉각기) 500 watts
척 토크 ≧1.5 Nm
스핀들 방사 방향 하중 ≧6.8 kgf
스핀들 축 방향 하중(추력) ≧30 kgf
편차 정밀도 ≦7 μm (회전 속도 범위)
스핀들 공기 압력 6 kgf/c㎡
냉각 요구 유량 ≧2.5 l/min 오일 (1.5 l/min 물)
온도 보호 NTC/PTC
냉각수 입력 온도 18°~22°
스핀들 중량 3.8kg
