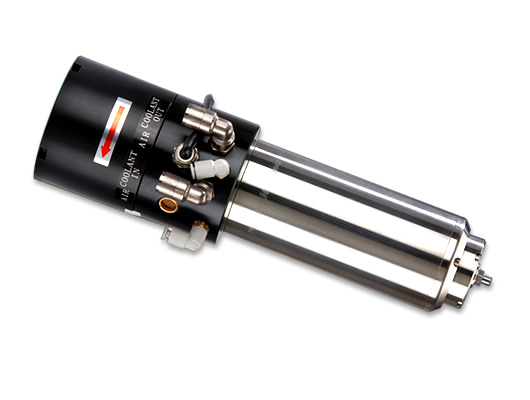

  • FR06 SPINDLE
  • 고토크 출력
  • 60,000RPM 정밀 콜렛 스핀들은 착탈식 척으로 설계되었으며, 스핀들 내부 부품의 경우에도 온도를 유지하기 위해 특수 냉각 시스템을 가지고 있습니다. 이것은 시장에 고정밀, 높은 안정성, 및 높은 수명을 가진 스핀들을 제공하고 있습니다.
FR06 스핀들 특징
특수한 냉각 시스템 설계, 냉각 효율의 안정성 및 가공 정밀도 향상, COLLECT 교환도 용이합니다.

방진용 AIR SEAL 채용
먼지는 스핀들 앞부분의 간격을 통해 침투하기 쉽습니다. AIR SEAL 방식을 사용하여 먼지를 불어내어 스핀들의 베어링으로 먼지가 침투하는 것을 방지합니다.
COLLECT CHUCK 교환 방식
COLLECT CHUCK는 위치 지정 설계를 사용하며, 이 구조를 사용하면 교환 시 정밀도 재현성을 크게 향상시킬 수 있습니다.
스핀들 부속 기술 규격
회전 속도 범위 10,000 ~ 60,000 rpm
냉각 요구 전력(냉각기) 300 Watts
척 토크 ≧ 2.8 Nm
방사 방향 강성 ≧37 N / μm
스핀들 축 방향 하중(추력) ≧28 N / μm
편차 정밀도 ≦15 μm (회전 속도 범위)
스핀들 공기 압력 6 kgf/c㎡
냉각 요구 유량 2.5 l/min 오일 (1.6 l/min 물)
온도 보호 NTC/PTC
냉각수 입력 온도 18°~22°
스핀들 중량 4.2kg
