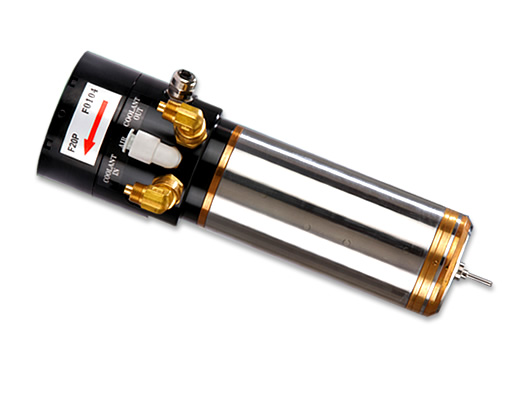

  • F20P SPINDLE
  • 高速回転、高トルクスピンドル
  • F20Pは最高200,000 RPMの回転数まで稼働可能なスピンドルで、小径の穴あけ加工に最適です。このスピンドルには独自の冷却システムが内蔵されており、高トルク高出力により、φ6.35mmの太径や短スロット穴加工が可能です。F20Pは高精度、長寿命、高安定的でパワフルなプリント基板穴あけ加工を実現します



F20Pスピンドル特色
アンバランス加工
加工材料
基板：厚さt1.15mm x 2片(10層板)
エントリーシート：厚さt0.15mm アルミ板

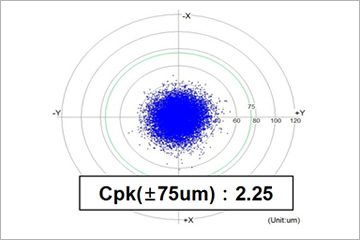

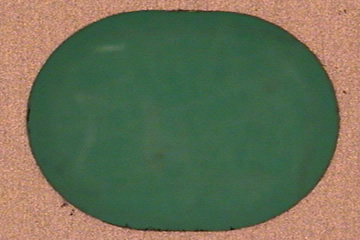

φ4.05mm太径で距離の短い長穴加工
長穴長さ：4.86mm (1.2D)
加工条件：回転速度20krpm、送り速度10mm/sec
高速回転加工 - 15% UP
303 348
hits/min hits/min
160krpm 200krpm
φ4.05mm太径で距離の短い長穴加工
加工条件：回転速度200krpm、送り速度55mm/sec

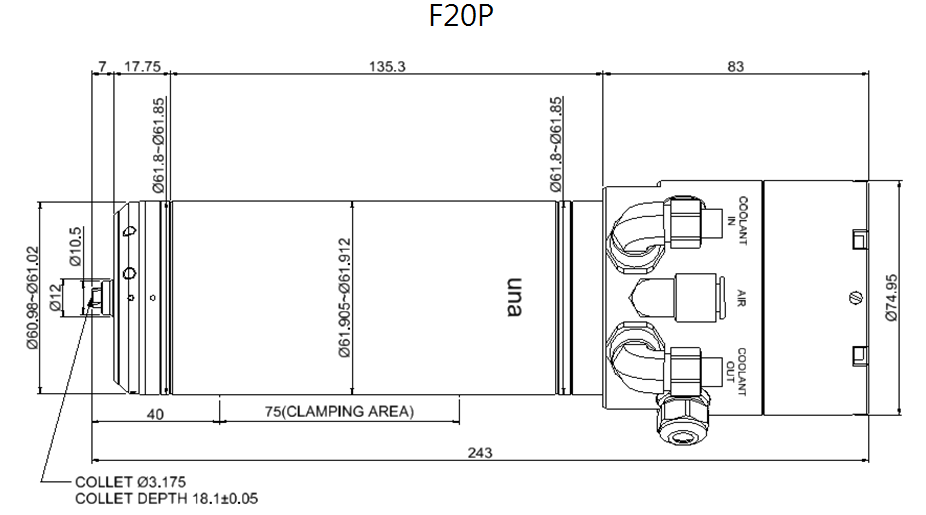

スピンドル部品技術仕様
回転速度範囲 20,000~200,000 rpm
冷却要求効率(冷却機) 600 watts
コレットトルク ≧1.5 Nm
スピンドルラジアル負荷 ≧4 kgf
スピンドルスラスト負荷(推) ≧20 kgf
バイアス精度 ≦7 μm (回転速度範囲)
スピンドルエア圧力 6 kgf/c㎡
冷却要求流量 2.5 l/min 油 ( 1.5 l/min 水)
温度保護 NTC/PTC
冷却液注入温度 18°~22°
スピンドル重量 3.8kg
