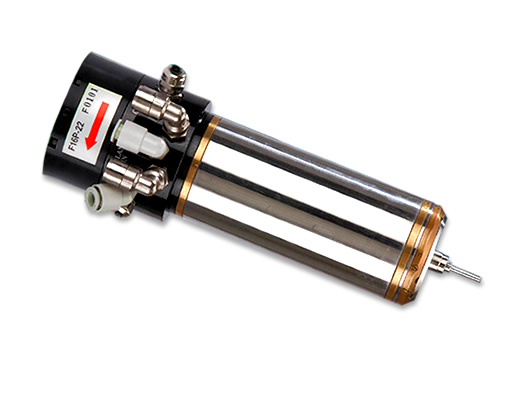

  • F16P SPINDLE
  • ハイスピード'、高トルク スピンドル
  • F16Pは高トルク出力を備えた160,000 RPMスピンドルで、厚銅・アルミ基板等の硬質材料の穴あけ加工にも適しています。このスピンドルは新設計の冷却方式を搭載しており、穴あけ加工効率を向上させます。F16Pは高精度、長寿命、高安定的パワフルなプリント基板穴あけ加工を実現します



F16P　スピンドル 特色

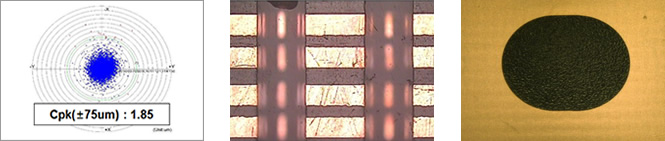

厚銅板加工
基板 ： 厚さt2.8mm x 1枚 (12L Cu 40 oz)
エントリーシート ： 厚さt0.18mmアルミ板
φ0.35mm φ6.35mm
加工条件 ：回転速度140krpm、送り速度42mm/sec 槽長：7.62mm (1.2D)アルミ基板加工

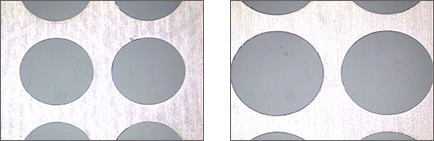

アルミ基板加工
基板：厚さt1.65mm x 1枚 加工条件： 回転速度20krpm、送り速度10mm/sec
エントリーシート： 厚t0.5mm
φ4.0mm φ6.0mm
長穴長：7.62mm (1.2D)42mm/sec 長穴長：7.62mm (1.2D)

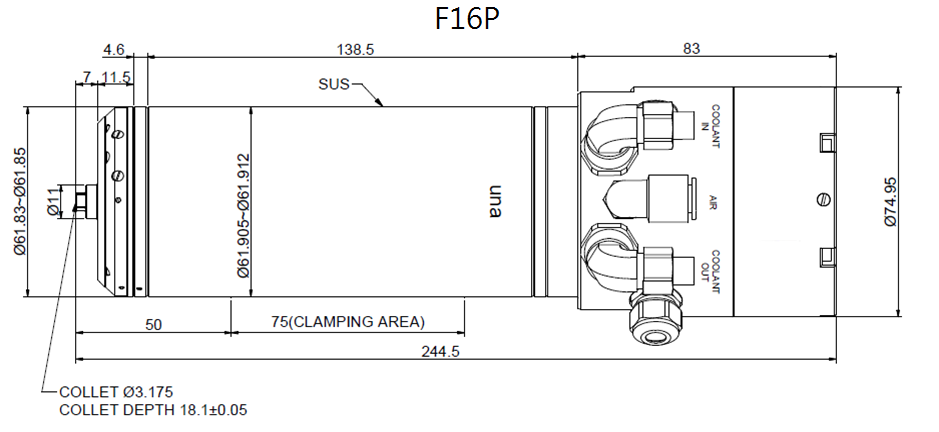

スピンドル部品技術仕様
速度範囲 20,000~160,000 rpm
冷却要求効率(冷却機) 500 watts
コレットトルク ≧1.5 Nm
スピンドルラジアル負荷 ≧6.8 kgf
スピンドルアキシャル負荷(推) ≧30 kgf
バイアス精度 ≦7 μm (回転速度範囲)
スピンドルエア圧力 6 kgf/c㎡
冷却要求流量 ≧2.5 l/min 油 ( 1.5 l/min 水)
温度保護 NTC/PTC
冷却液注入温度 18°~22°
スピンドル重量 3.8kg
