  • FR06 SPINDLE
  • 高トルク出力

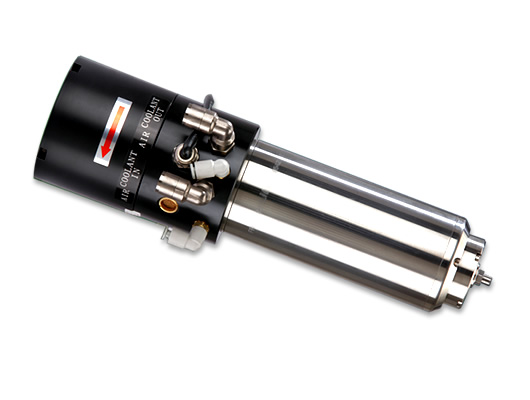

  • FR06は60,000RPMの外形加工機用高精度スピンドルです。特殊な冷却システムの設計により、冷却効率の安定化をはかり、高い加工精度を実現しました。またコレットの交換も容易です。姉妹品としてFR06E 60,000RPMスピンドルもあります。特殊なエアーブローシステムにより、チャック開閉部に切粉が推積せず、スピンドルの長寿命化が可能になります。



FR06スピンドル特色
特殊冷却システム設計により、冷却効率の安定及び加工精度の向上でコレットの交換も簡単です。

防塵用のエアシール採用
粉塵がスピンドル全面の隙間から入り込むのを防ぐ為、エアシール方法で粉塵を排出します。

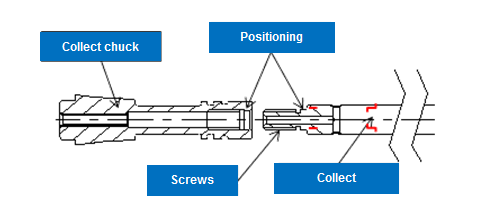

コレットチャック交換方式
コレットチャックにアライメント設計を採用、交換時に大幅に精度の再現性を発揮します。

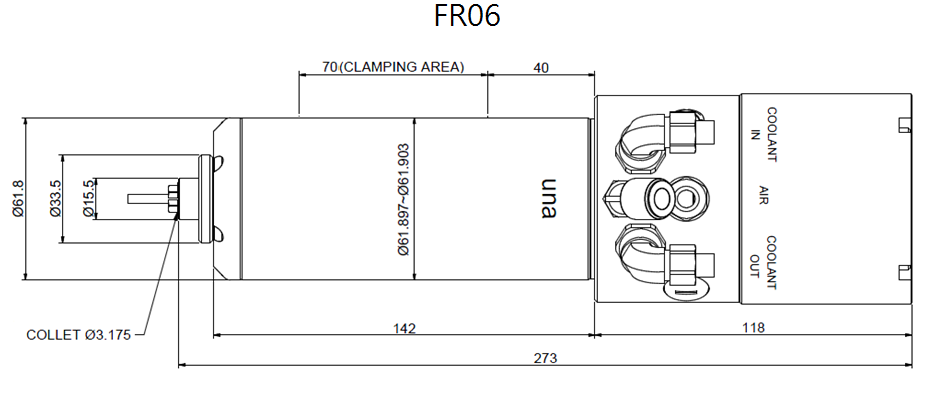

スピンドル部品技術仕様
回転速度範囲 10,000 ~ 60,000 rpm
冷却効率(冷却機) 300 Watts
コレットトルク ≧ 2.8 Nm
ラジアル剛性 ≧37 N / μm
スピンドルスラスト負荷(推) ≧28 N / μm
振れ精度 ≦15 μm (回転速度範囲)
スピンドルエア圧力 6 kgf/c㎡
冷却流量 2.5 l/min 油 ( 1.6 l/min 水)
温度保護 NTC/PTC
冷却液温度 18°~22°
スピンドル重量 4.2kg
