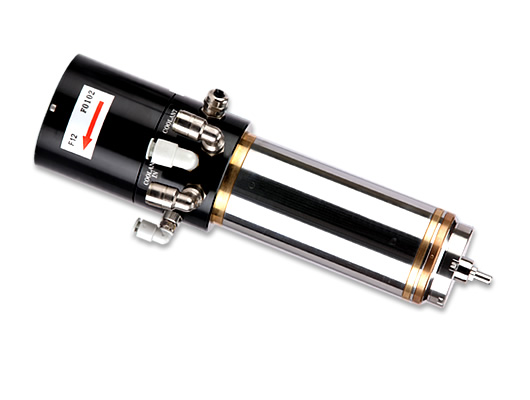

  • F80P/F12 SPINDLE
  • 高扭力输出
  • 80,000 RPM、120,000 RPM 精密空气轴承主轴，高负荷、高扭力、高转速设计，同时提供市场钻孔、铣削能力，可拆式夹头设计，确保主轴性能时效性得以延展的高性赖性主轴
F80P/F12主轴特色

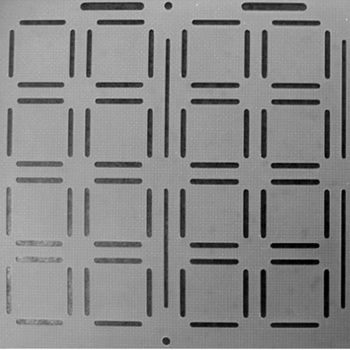

槽 长：4.86mm (1.2D)

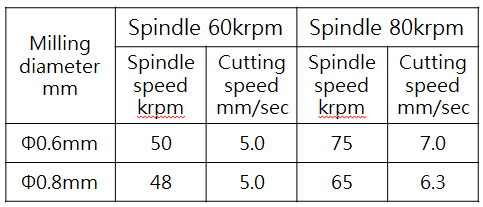

加工条件：转速20krpm、进刀速10mm/sec

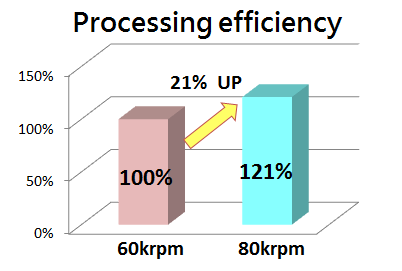

加工效率 21% UP
60krpm 80krpm

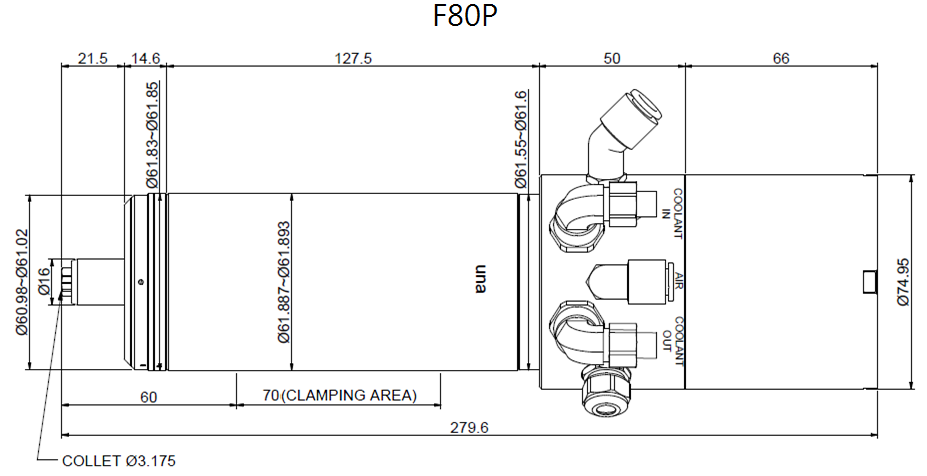

主轴配件技术规格
型号 F80P F12
转速范围 20,000~80,000 rpm 20,000~120,000 rpm
冷却需求功率(冷却机) 700 watts 900 watts
夹头扭矩 ≧3.4 Nm ≧3.4 Nm
主轴径向负载 ≧9 kgf ≧9 kgf
主轴轴向负载(推) ≧22 kgf ≧22 kgf
偏摆精度 ≦7 μm (转速范围) ≦7 μm (转速范围)
主轴空气压力 6 kgf/c㎡ 6 kgf/c㎡
冷却需求流量 ≧2.5 l/min 油 ( 1.5 l/min 水) ≧2.5 l/min 油 ( 1.5 l/min 水)
温度保护 NTC/PTC NTC/PTC
冷却液输入温度 18°~22° 18°~22°
主轴重量 5.4kg 5.4kg
