• 인쇄회로기판 생산 및 제조 SPINDLE

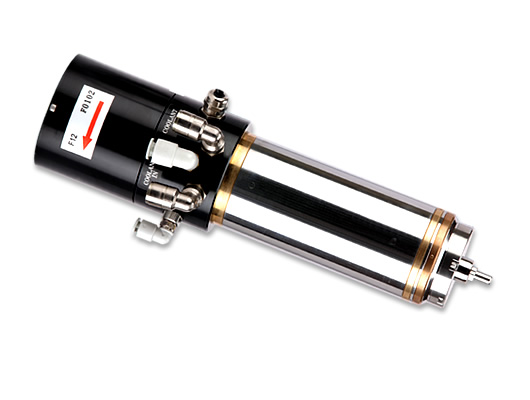

  • F80P/F12 SPINDLE
  • 고토크 출력
  • 80,000 RPM, 120,000 RPM정밀 에어베어링 스핀들, 높은 부하, 토크 능력, 고속 회전 디자인과 동시에 드릴링, 밀링능력을 시장에 제공합니다. 착탈식 콜릿 설계는 스핀들의 성능의 적시성이 확장될 수 있도록 하여 높은 신뢰성을 보여주고 있습니다.
F80P/F12 스핀들 특징
홈 길이: 4.86mm (1.2D)
가공 조건: 회전 속도 20krpm, 이송 속도 10mm/sec
가공 효율 21% 향상
60krpm 80krpm
스핀들 부속 기술 규격
모델 F80P F12
회전 속도 범위 20,000~80,000 rpm 20,000~120,000 rpm
냉각 요구 전력(냉각기) 700 watts 900 watts
척 토크 ≧3.4 Nm ≧3.4 Nm
스핀들 방사 방향 하중 ≧9 kgf ≧9 kgf
스핀들 축 방향 하중(추력) ≧22 kgf ≧22 kgf
편차 정밀도 ≦7 μm (회전 속도 범위) ≦7 μm (회전 속도 범위)
스핀들 공기 압력 6 kgf/c㎡ 6 kgf/c㎡
냉각 요구 유량 ≧2.5 l/min 오일 (1.5 l/min 물) ≧2.5 l/min 오일 (1.5 l/min 물)
온도 보호 NTC/PTC NTC/PTC
냉각수 입력 온도 18°~22° 18°~22°
스핀들 중량 5.4kg 5.4kg
