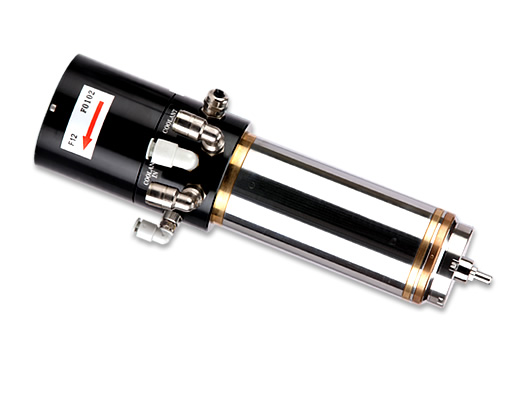

  • F80P/F12 SPINDLE
  • 高トルク出力
  • F80Pは基板外形加工/穴明け加工用スピンドルです。低消費電力でありながら高精度加工に優れた特長を発揮します。新開発のローたベアリングシステム採用による最大の特長は、低速でも必要とする高トルク性能を得られることです。F80Pは高精度、高トルク及び高い動作安定性を特長とする外形加工/穴明け加工用に最適なスピンドルです。



F80P/F12スピンドル特色

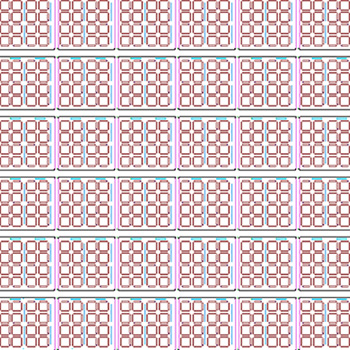

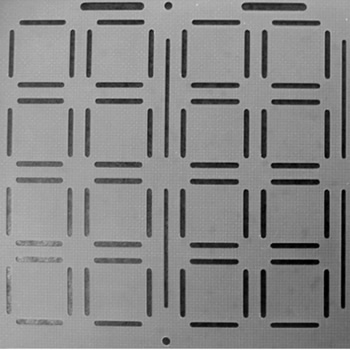

長穴長さ：4.86mm (1.2D)
加工条件：回転速度20krpm、送り速度10mm/sec

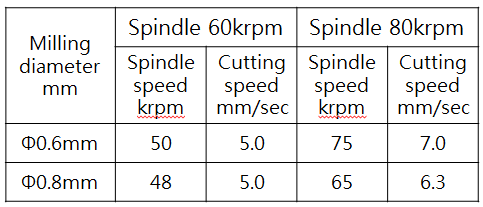

加工効率 21% UP
60krpm 80krpm

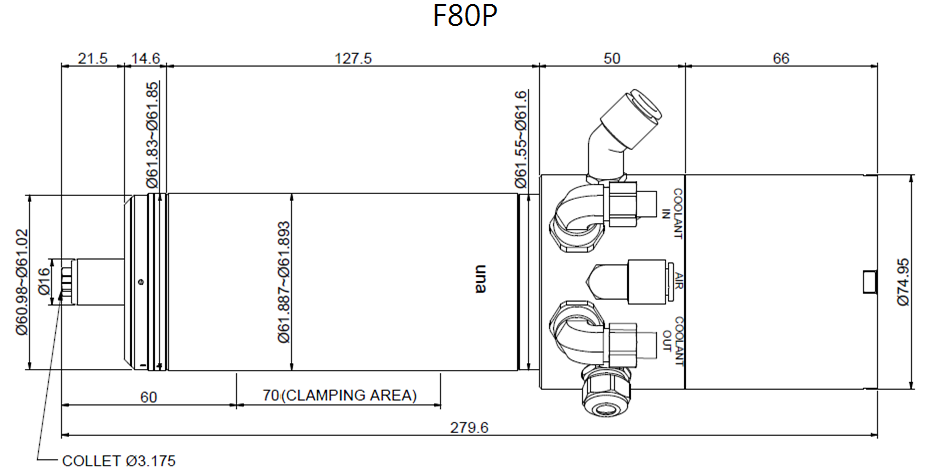

スピンドル部品技術仕様
型式 F80P F12
回転速度範囲 20,000~80,000 rpm 20,000~120,000 rpm
冷卻功率(冷却機)  700 watts 900 watts
コレットトルク ≧3.4 Nm ≧3.4 Nm
スピンドルラジアル負荷 ≧9 kgf ≧9 kgf
スピンドルスラスト負荷(推) ≧22 kgf ≧22 kgf
振れ精度 ≦7 μm (回転速度範囲) ≦7 μm (回転速度範囲)
スピンドルエア圧力 6 kgf/c㎡ 6 kgf/c㎡
冷却流量 ≧2.5 l/min 油 ( 1.5 l/min 水) ≧2.5 l/min 油 ( 1.5 l/min 水)
温度保護 NTC/PTC NTC/PTC
冷却液注入温度 18°~22° 18°~22°
スピンドル重量 5.4kg 5.4kg
